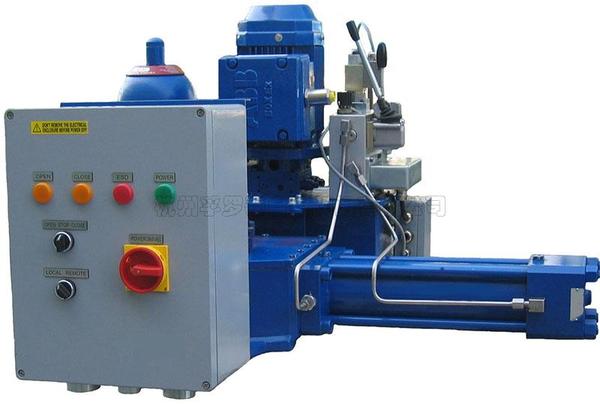

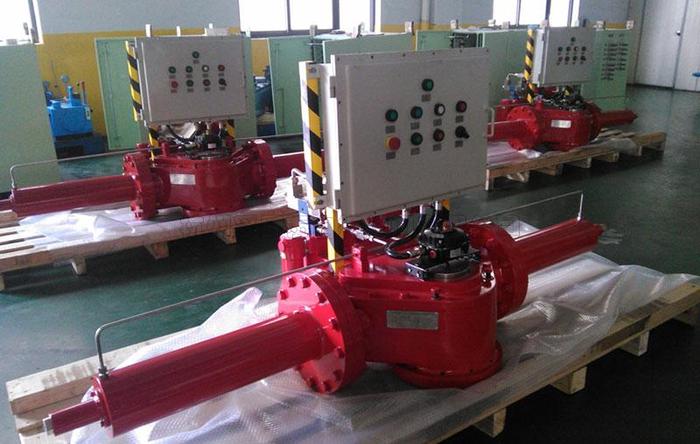

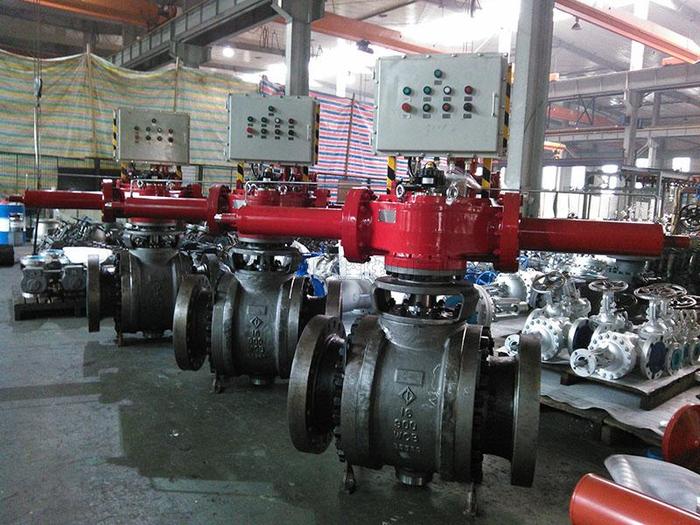

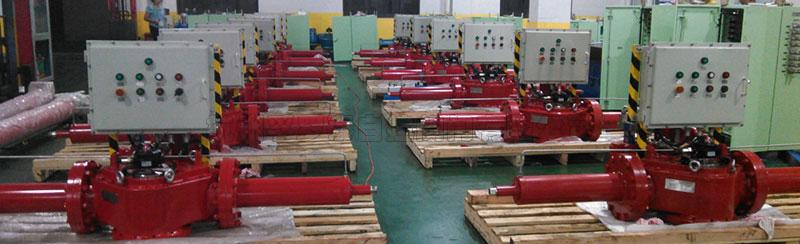

F4-Y-DA/HPU系列电液联动执行器
产品详情








一、电液联动执行机构功能概述


本电液联动执行机构共有三套操作功能:控制柜就地操作、远程遥控操作以及应急手摇泵就地操作:


1、远程遥控:

1)双作用FL:通过开阀(或者关阀)信号,执行器执行打开(或关闭)阀门操作。

2)单作用FC(或FO):通过开阀(或关阀)信号打开(或关闭)阀门,当系统遇到失电失信号等紧急状态时,无需指令的情况下,电液执行器中的蓄能器会释放油压,迅速自动关闭(或打开)阀门。

3) 阀门智能调节控制:在要求阀门开启度及阶段速度要求调节的工况,执行器加配伺服比例阀,位移传感器及PLC,在4~20mA 控制信号下,执行器0°~90°行程定位可调。


备注 :本电液执行机构自身为闭环控制系统,能在执行机构本体进行设定以下参数:开阀/关阀速度、液压系统工作压强、自我保护装置延时报警时间等。


2、就地控制柜操作:

控制柜面板上备有应急就地操作按钮、阀位指示灯、阀门故障报警灯及紧急切断开关等。

阀位指示灯显示阀门的当前状态,开阀灯亮,说明阀门状态为开,同理关阀灯亮,阀门当前为关闭状态。

阀位故障灯:指示阀门卡死或液压系统出现故障,需要维护。

紧急切断开关:按下此开关,控制柜会自动切断电源,使系统瞬间停止工作。

开阀按钮:按下此开关,阀门就地打开。

关阀按钮:按下此开关,阀门就地关闭。

就地/远程切换手柄:切换到就地操作档,阀门可以就地操作;切换到远程档,则可以通过远程信号来遥控阀门。


3、应急手摇泵操作:

本电液联动执行机构备有进口应急手摇泵,切换到应急手摇泵操作模式,可以在系统失电的情况下通过机械方式打开或者关闭阀门。


4、机械锁定阀门

阀门开启/关闭操作完成后,关闭执行器两侧进出油口处的锁定截止阀,即可机械锁定执行器保持现有阀门状态,无论执行器上的电控柜或手阀门开启/关闭操作完成后,关闭执行器两侧进出油口处的锁定截止阀,即可机械锁定执行器保持现有阀门状态,无论执行器上的电控柜或手摇泵系统如何操作,也无法改变阀门目前状态。此功能即可防现场误操作。如要恢复正常操作,打开锁定截止阀,控制柜和手摇泵系统功能随即恢复。

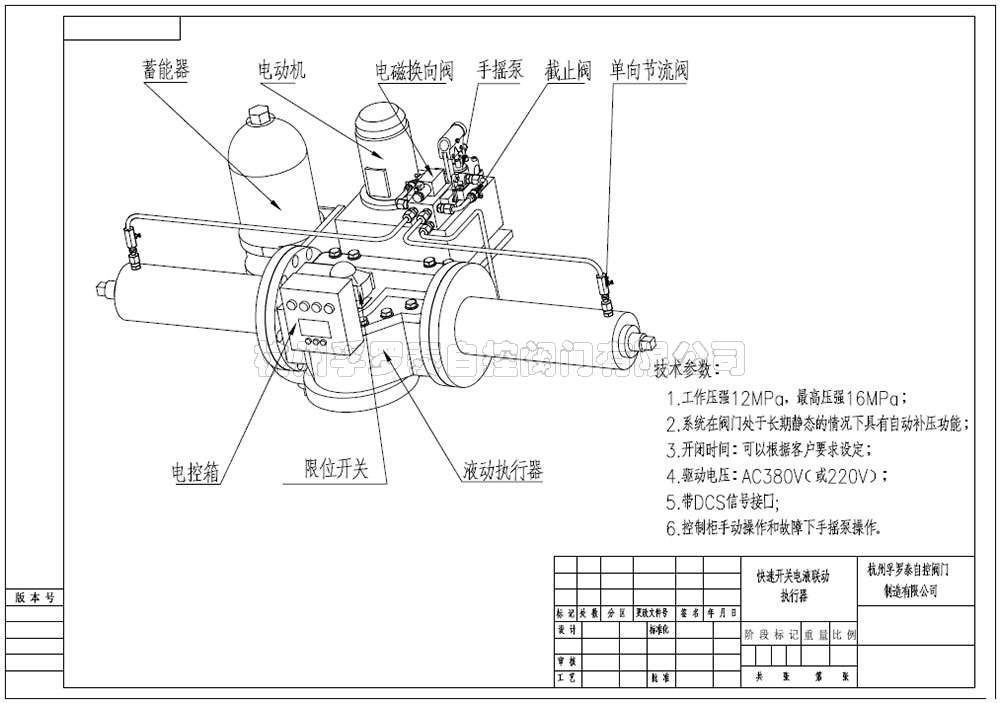

二、电液联动执行机构三维结构组成

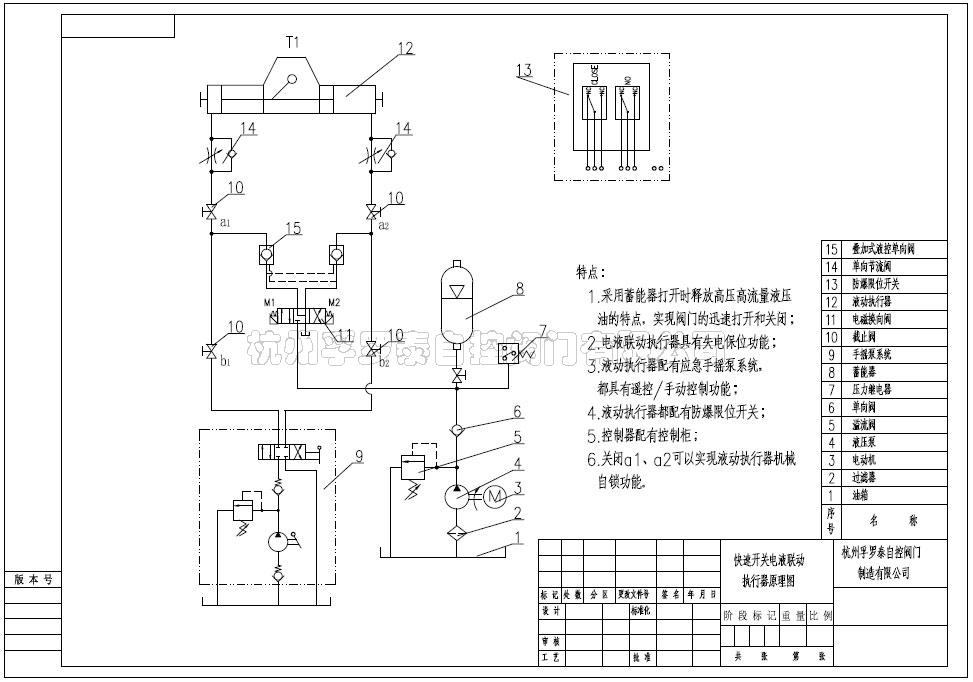

三、电液联动执行机构液压控制工作原理

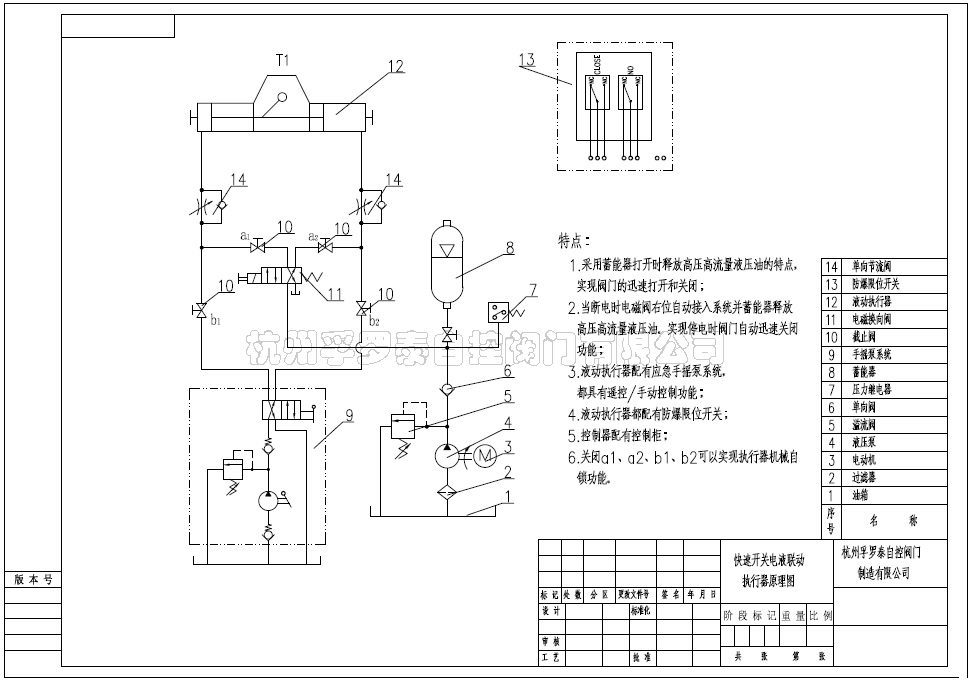

1、双作用FL系列电液联动执行器






双作用FL系列电液联动执行器功能说明:

1.遥控液动关阀:关闭b1、b2截止阀并打开a1、a2截止阀,给电磁换

向阀11(M2)通电使电磁换向阀11左位接入系统,蓄能器释放高压高

流量液压油,液动执行器活塞迅速向左移动,阀门快速关闭。


2.蓄能器自动补压:当蓄能器释放高压油,使系统压力低于压力继电器设定最小值时,电动机开始工作带动液压泵供油补压,系统压力开始上升并蓄能器蓄能,当系统压力达到压力继电器设定最大值时,自动切断电源,液压泵停止供油。


3.遥控液动开阀:当电磁换向阀11(M1)通电使其右位接入系统,蓄能器释放高压高流量油,液动执行器活塞迅速向右移动,阀门快速打开。阀门智能操作:该执行器加配伺服比例阀,角位移传感器及PLC,在4~20mA 控制信号下,执行器可实现0°~90°行程定位可调。


4.当M1、M2都失电时,电液联动执行器具有失电保位功能;


5.手动操作:打开a1、a2、b1、b2截止阀,将手摇泵系统的换向阀左位接入系统,摇动手摇泵手柄,液动执行器活塞右移动,阀门打开;反之,将手摇泵系统的换向阀右位接入系统,阀门关闭。







2、单作用FC(或F0)系列电液联动执行器






单作用FC(或F0)系列电液联动执行器功能说明


1.遥控液动开阀:关闭b1、b2截止阀并打开a1、a2截止阀,给电磁换向阀11通电使电磁换向阀11左位接入系统,蓄能器释放高压高流量液压油,液动执行器活塞迅速向右移动,阀门快速开启。


2.蓄能器自动补压:当蓄能器释放高压油,使系统压力低于压力继电器设定最小值时,电动机开始工作带动液压泵供油补压,系统压力开始上升并蓄能器蓄能,当系统压力达到压力继电器设定最大值时,自动切断电源,液压泵停止供油。


3.遥控液动关阀:当电磁换向阀11断电使其右位接入系统,蓄能器释放高压高流量油,液动执行器活塞迅速向左移动,阀门快速关闭。阀门智能操作:该执行器加配伺服比例阀,位移传感器及PLC,在4~20mA 控制信号下,执行器可实现0°~90°行程定位可调。


4.手动操作:关闭a1、a2截止阀后打开b1、b2截止阀,将手摇泵系统的换向阀左位接入系统,摇动手摇泵手柄,液动执行器活塞向左移动,阀门关闭;反之,将手摇泵系统的换向阀右位接入系统,阀门打开。

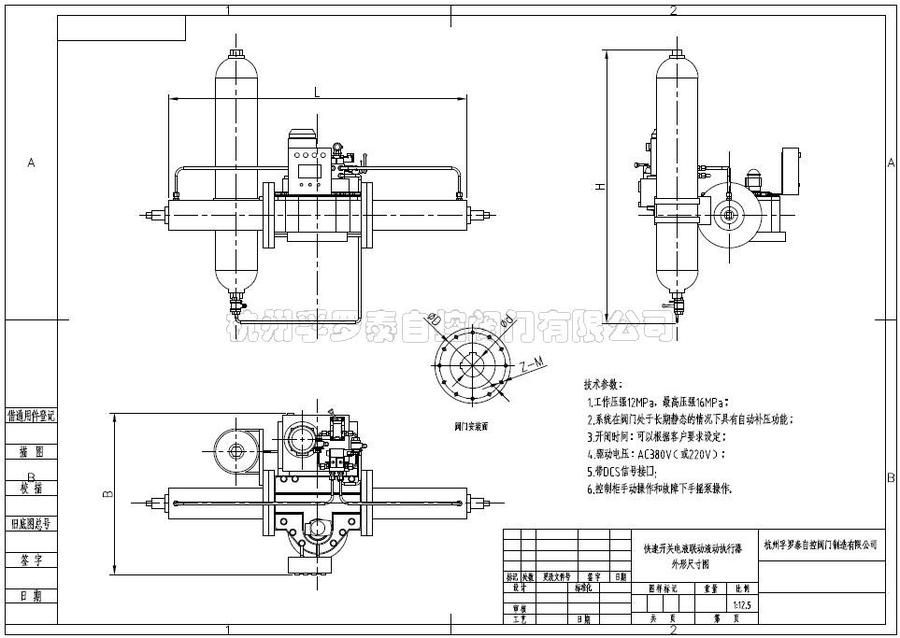

四、电液联动执行机构输出扭矩及外形尺寸

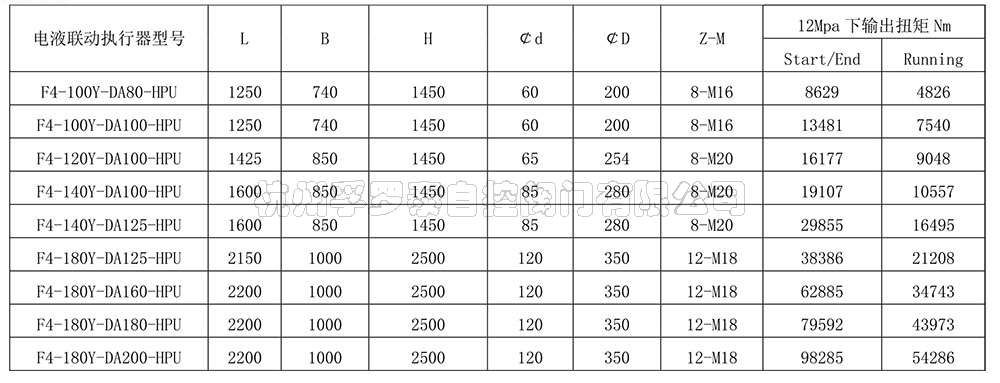

1、常规扭矩电液联动执行器

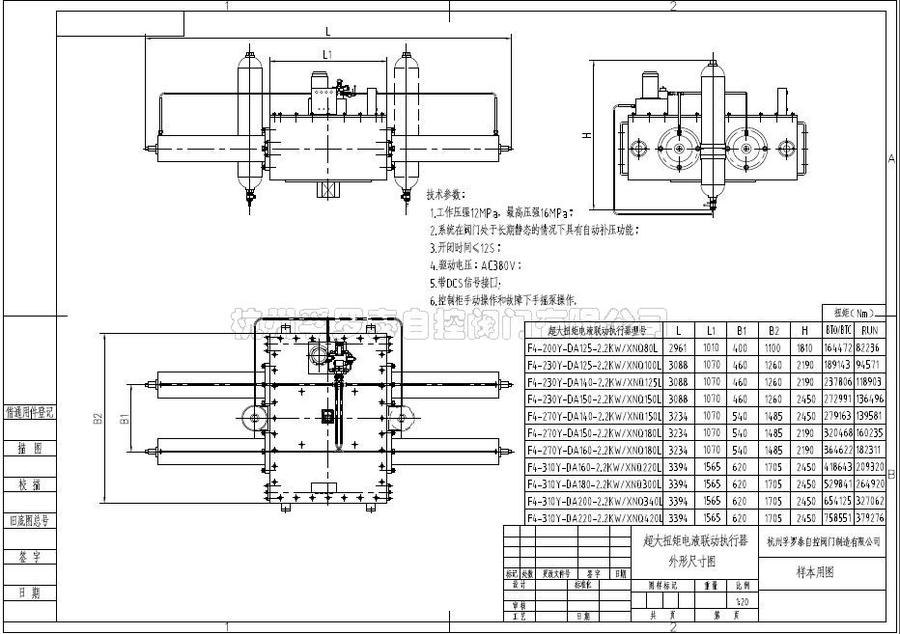

2、超大扭矩电液联动执行器







五、电液联动执行器机构电气控制原理

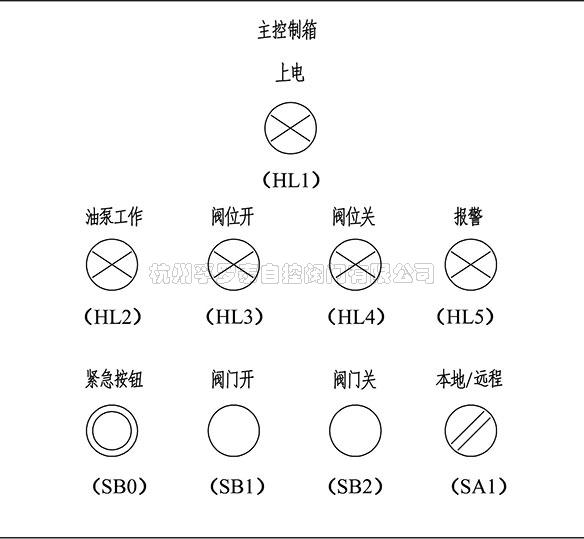

1、控制箱面板图

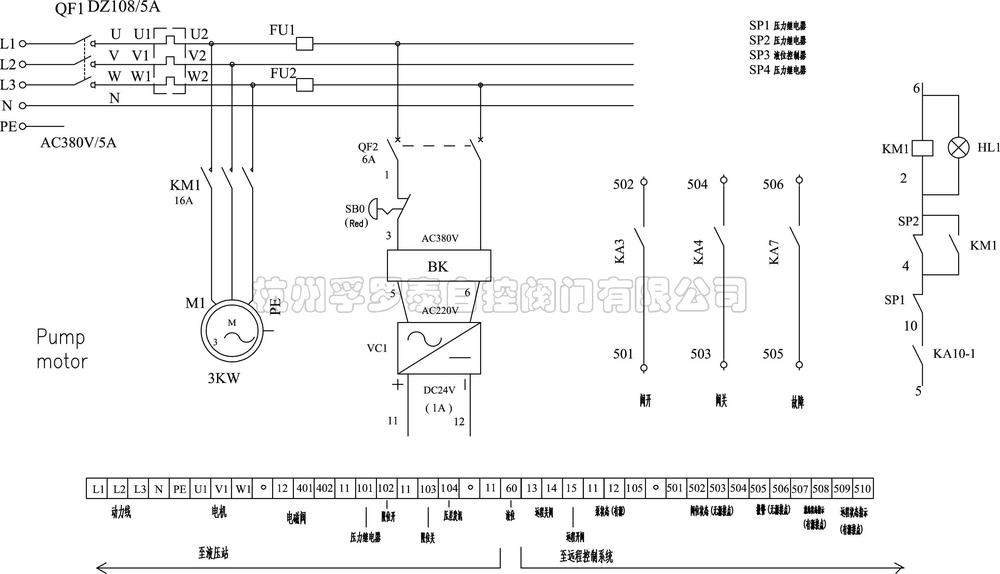

2、接线图

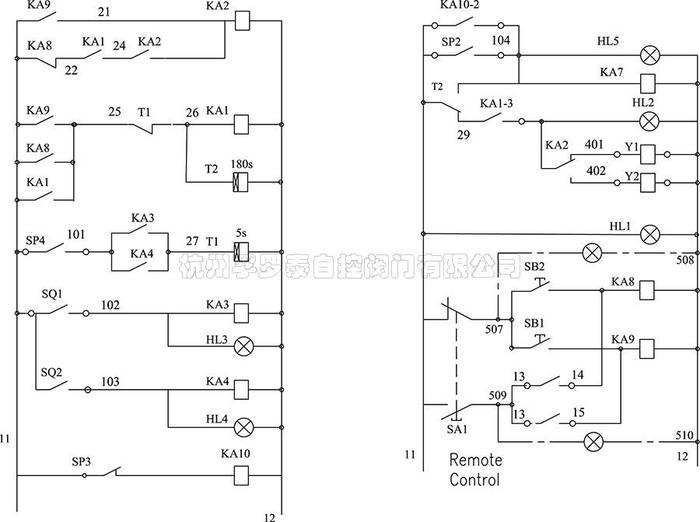

3、控制电路图








注:本方案为此系列产品基本配置,我公司可按客户具体要求和特殊工况定制配置,完全满足客户的不同需求。



F4-Y-DA/HPU系列电液联动执行器技术文件(点击下载)
